一、特點與用途

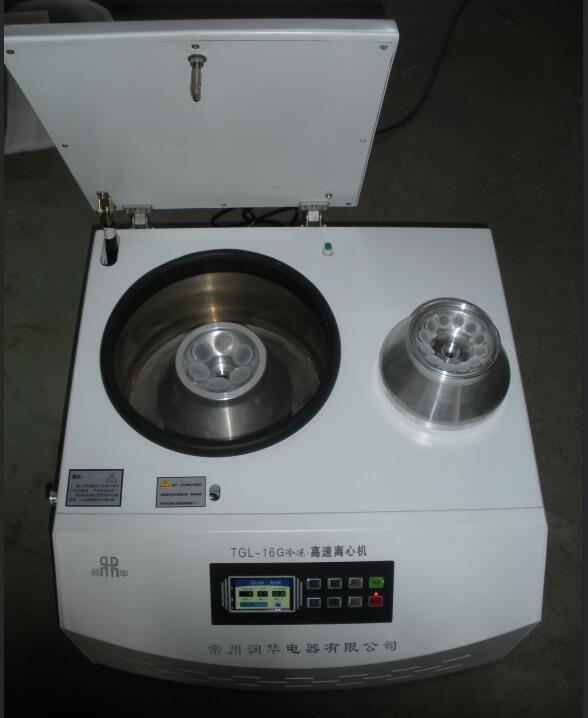

  該機機殼為鐵殼，表面經噴塑處理，因而剛性好、強度高，耐腐蝕性強，且造型新穎、外形美觀，具有噪音低、溫升小、安全可靠等優點，適用于樣品量少、分離步驟多的實驗分析工作，廣泛應用于大專院校、科研院所、生物制藥、醫療衛生、化工、環保檢測等單位。

  本機可在環境溫度為5-40℃，相對濕度不超過80％，周圍無導電塵埃、爆炸性氣體和腐蝕性氣體的條件下安全使用。由于本機配有制冷機組，因此還可根據需要在低溫環境下使用，其^低工作溫度可達－10℃，因而使用條件更為優越，應用更為廣泛。

二、工作原理

  離心機是利用離心沉降原理，使溶液中密度不同的細胞（粒子）在離心力作用下實現分離、濃縮或提純的。將裝有等量試液的離心管對稱放置在轉子試管孔內，啟動儀器后，電機帶動轉子高速旋轉所產生的相對離心力（RCF）使試液中密度不同的細胞（粒子）分離，相對離心力的大小取決于試樣所處的位置至軸心的水平距離即旋轉半徑r和轉速n，其計算公式如下：

RCF＝1.118×10-5n2r×g

n-------------轉速（轉/分）

r------ ------旋轉半徑（厘米）

混合液中粒子分離、沉淀所需的時間Ts由下式計算：

   27.4×（logeRmax—logeRmin）μTs＝ 分

n2r2（б-ρ）

式中： Rmax--------距軸心^遠處試液的旋轉半徑

 Rmin--------距軸心^近處試液的旋轉半徑

ρ----------混合液密度(克/立方厘米)

μ-----------混合液粘度（泊）

n------------轉速（轉/分）

r-----------粒子半徑（厘米）

σ-----------粒子密度(克/立方厘米)

三、技術指標

配用轉子：

注：如不需要^高轉速運行，請不要在^高轉速運行，對機器保養起到很好的效果。

四、操作程序

1、將離心機放置在堅實、平整的臺面上，注意四只機腳必須均衡受力，用手輕搖一下，檢查離心機是否放置平穩。

2、打開門蓋，將選定的轉子輕輕放到電機軸上，擰上螺帽使轉子與電機軸緊緊連接在一起（注意動作應小心輕柔，避免大幅度左右搖晃和上下拉壓，以免損壞電機柔性支承），完畢輕輕旋轉一下轉子體，轉子體應轉動靈活，吊杯（適配器）在轉子體上應傾斜自如。

3、將離心瓶連同瓶內溶液稱重后（各離心瓶相互之間重量誤差應≤2g）放入吊杯內。如果轉子配置的是適配器，則按同樣方法將適配器、試管套連同盛有溶液的離心管一起稱重（各適配器相互之間重量誤差同樣應≤2g）后放上轉子體，以確保儀器平衡運行。

4、關上門蓋并檢查是否確已鎖好（關上后輕輕用力掀門蓋，門蓋掀不開）。

5、接通電源，按下電源開關。

工作狀態分別顯示：運行，停機，門開。

故障分別顯示：通信錯誤，系統錯誤，不平衡，電機不轉，超溫，超速，門開

設置界面：

當離心單位為RPM時，轉子設置下顯示^高轉速、當離心單位為RCF時，轉子設置下顯示^大離心力

當離心單位設置為RPM時，則顯示轉速，單位默認為r/min

當離心單位設置為RCF時，則顯示離心力 數量默認為xg

加減速檔位為1檔^快，10檔^慢

按鍵功能

按鍵功能分布圖如下：

按鍵功能說明（參照之前的設置界面進行設置）：

1.按【上翻頁】或者【下翻頁】進入設置界面1：由這兩個鍵選擇需要去設置的參數。如需設置轉速，則將光標下翻到第三設置項目：轉速項，如需設置離心力或者顯示離心力，則將光標移到離心單位上選擇RCF，然后將光標下翻到3項，此時3項自動轉換為離心力設置。

2.按【功能加】和【功能減】進行參數的修改。當光標選中一項后，按這兩個鍵可以對數值進行修改。如要將轉速從4000設到3000，則按【功能減】，此時的數據以50每次向下鍵，長按則減得更快。

3.【清除鍵】：在參數設置時，在沒有按下【設置鍵】前，按【清除鍵】可以使你所設置的當前項的數值返回到你開始設置之前的數據。然后重新設置。當出現報警時，在故障已經排除的情況下，可以按【清除鍵】清除液晶屏上報警的顯示和蜂鳴器的鳴叫！否則故障報警將持續！

4.【確認鍵】：當您設置好所有的參數后，按下確認鍵，則系統會保存你所設置的數據，并使離心機按照您所設參數運行，而且下次使用離心機時，系統會自動加載您所設的數據。

5.【啟動鍵】和【停止鍵】：系統一切正常時，按下啟動鍵可以啟動離心機。當離心機在運行時，按下停止鍵，則離心機停機。當離心機處于停機狀態時，再按停止鍵打開門鎖。

【特別提醒】設置溫度參數時，若需儀器在低溫（攝氏零度以下或大大低于環境溫度）下運行，則須采取預冷法，即按所需的低溫先僅設置溫度參數，其他轉速、時間參數暫不設置。然后啟動儀器先行降溫（空的轉子體連同吊杯或帶有試管套的適配器也置于離心室內一同預冷），預冷至設定低溫時再設置轉速、時間等參數并放入裝有溶液的離心瓶（管）開始分離運行。

6、當確認轉子完全停轉后，方可打開門蓋（如因門蓋受離心室上口密封圈壓力太大，電子門鎖靠自身電磁力難以克服門蓋鎖扣與門鎖鎖閂之間的摩擦力而自行開啟，則可一手按壓門蓋，另一手按〔停止〕鍵即可開啟電子門鎖打開門蓋），小心取出離心管，完成整個分離過程。

7、關閉電源開關，切斷離心機電源。

用戶在操作時必須嚴格遵守上表中^高轉速的限制，嚴禁超速，以確保儀器安全運行。

本儀器電子門鎖具有停電開啟功能，如遇突發停電事故，只需一手按壓門蓋，另一手將位于儀器左側前上方的小拉手輕輕向外拉即可打開門蓋。

六、注意事項

1、為確保安全和離心效果，儀器必須放置在堅固、防震、水平的臺面上，并確保四只機腳均衡受力。

2、裝有溶液的離心瓶（或帶有盛液離心管的適配器）必須稱重。且相互之間的重量誤差必須≤2g ，以確保平衡運行。連接轉子與電機軸的螺帽必須擰得很緊。

3、運轉過程中不得移動離心機，嚴禁打開門蓋。

4、轉子未完全停轉時，不得用手（或其他物品）強迫轉子減緩旋轉提前停止。

5、儀器必須有可靠接地。

6、操作結束后，如當天不再使用，應將轉子及附件取下用中性清潔劑清洗擦干，并用干布將離心腔內冷凝水擦拭干凈，然后任其自然干燥，同時關閉電源開關并切斷電源。

7、取出轉子時必須^小心，正確的方法是用非金屬工具（如起子柄）或銅棒伸到轉子體下面從多處向上輕輕敲擊轉子體，反復進行直至震松轉子體與電機軸之間的連接。嚴禁松開螺帽后就直接用手硬向上拉拔，以免損壞電機的柔性支承。

8、應經常檢查轉子、吊杯（適配器）、離心管是否有裂紋，老化等現象，如有必須立即更換。

七、保修說明

本儀器保修壹年，在保修期內，如屬人為因素造成儀器損壞，本公司修理時需支付適當的修理費。具體見保修卡。

八、常見故障及原因

本機設有故障顯示窗口，當本機出現故障后，顯示屏將顯示出E1––E9，代碼和故障內容同時顯示

告警功能說明如下：

1．告警“門開”。門未關啟動或者運行中門開，均報警！運行中則剎車停車。

2．告警“不平衡”。即當離心機運轉中出現異常振動，報警并剎車停車。

3．告警“超溫”

(1).當溫度超出設定溫度±6度時報警，并剎車停車。

(2).溫度傳感器故障報警并剎車停機

4. 告警“超速”

當轉速超過設定值的±300r/min時，給出超速報警并剎車停車。

5.電機不轉，告警“電機不轉”

當啟動儀器5秒后，電機不轉則告警“電機不轉：并停機

6.通信報警

顯示板與控制板不能通信則報警“通信錯誤”

7.當控制板出現異常故障，如過壓，過流等則報警系統錯誤。請檢查線路板。

  以上告警均顯示在“故障”一欄，出現故障時，蜂鳴器長鳴一分鐘，告警停機。而告警顯示則必須在故障排除的前提下，按清除鍵才能清除顯示。也可在蜂鳴器鳴叫當中，解決故障按清除鍵同時清除顯示和鳴叫。

九、儀器的運輸和貯存

１、離心機出廠時均按防雨、防潮、防震要求進行包裝，并牢固地定位在包裝箱內，用戶在搬運中不允許將包裝箱倒置或拋摔及劇烈的碰撞，以免損壞儀器或附件；

２、如儀器較長時間不用時，應將儀器按防潮、防震的要求包裝好（電機軸應涂上一薄層潤滑脂），并貯存在-5—40℃，相對濕度不大于90％的無腐蝕性氣體和通風良好的室內。

十、儀器的開箱和檢查

１、按包裝箱的“向上”標志放置，拆開包裝箱取出儀器。

２、按包裝箱內所附的裝箱單清點檢查儀器及附件，如有差錯請及時與供應商聯系或與我公司銷售部門直接聯系。

裝 箱 單

裝箱檢驗員 于 強   24小時為您服務：18015835398

常州潤華電器有限公司技術科
