一、特點與用途

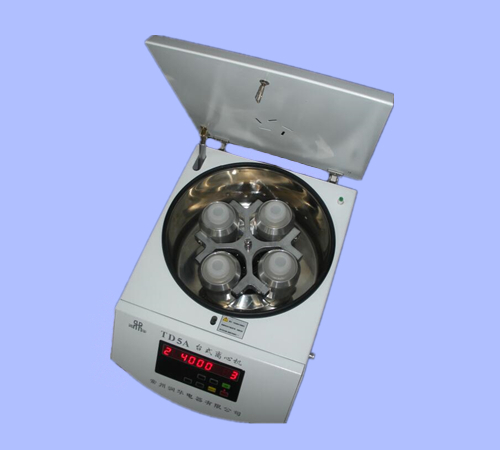

  本機機殼為鐵殼，表面經噴塑處理，因而剛性好、強度高，耐腐蝕，其造型簡潔。電器系統采用微處理芯片控制、數碼管顯示、按鍵操作和直流無刷電機驅動，因而具有體積小、噪音低、溫升小、使用效率高、安全可靠等優點，適用于樣品量少、分離步驟多的實驗分析工作，廣泛應用于大專院校、科研院所、制藥、醫療等單位。

  本機可在環境溫度為5—40℃，相對濕度不超過80％，周圍無導電塵埃、爆炸性氣體和腐蝕性氣體的條件下安全使用。

二、工作原理

  離心機是利用離心沉降原理，使溶液中密度不同的細胞（粒子）實現分離、濃縮或提純的。將裝有等量試液的離心管對稱放置在轉子四周的吊杯（試管）內，啟動儀器后，電機帶動轉子高速旋轉所產生的相對離心力（RCF）使試液中密度不同的細胞（粒子）分離，相對離心力的大小取決于試樣所處的位置至軸心的水平距離即旋轉半徑r和轉速n，其計算公式如下：

RCF＝1.118×10-6n2r×g

n------------轉速（轉/分）

r------------旋轉半徑（毫米）

混合液中粒子分離、沉淀所需的時間Ts由下式計算：

27.4×（logeRmax-logeRmin）μTs=分n2r2（б-ρ）

式中：Rmax--------距軸心^遠處試液的旋轉半徑

Rmin--------距軸心^近處試液的旋轉半徑

ρ-------------混合液密度(克/立方厘米)

μ-------------混合液粘度（泊）

n--------------轉速（轉/分）

r----------粒子半徑（厘米）

б----------粒子密度(克/立方厘米)

三、技術指標

配用轉子：

注：如不需要^高轉速運行，請不要在^高轉速運行，對機器保養起到很好的效果。

升降速檔位設置：

  在離心機停止狀態，一般模式下按住“增加鍵”或者“減少鍵”三秒鐘進入升降可調模式。按“增加鍵”數碼管顯示“A-××”代表升速檔位，按“減少鍵”“D-××”代表降速檔位。升降速檔位設置好時按下“確認鍵”確認，退出升降速設置模式。其中0檔^快，9檔^慢。（以此類推）

四、操作程序

1將離心機放置在堅固、水平的平臺上，注意四只機腳應均衡受

力，然后用手輕搖一下，檢查離心機是否放置平穩。

２、打開門蓋，將轉子輕輕放到電機軸上，擰緊螺母使轉子與電機軸緊緊連接在一起（注意動作應小心輕柔，避免大幅度左右搖晃和上下拉壓，以免損壞電機的柔性支承），然后將吊杯（試管套）放入轉子（四周的適配器內），完畢輕輕旋轉一下轉子體，轉子應轉動靈活，吊杯（適配器）在轉子上應傾斜自如，無阻滯和擦碰現象。

3、將裝有溶液的離心管連同試管套、適配器一起用電子秤稱重，重量誤差≤2g ，以確保平衡運行。然后小心放入轉子（注意必須對稱放入）。

4、輕輕關上門蓋并檢查門蓋是否確已鎖好（關上后輕輕用力掀門蓋，門蓋掀不開）。

5、插上電源插座，按下電源開關。

6、設置轉子號、轉速、時間、

儀器控制面板如下圖所示

每按一次〈選擇鍵〉，轉子、轉速、時間窗口的數碼管依次閃爍，正在閃爍的窗口即為進入設置的窗口。

（1）設置轉子號：按〈選擇鍵〉，當轉子窗口數碼管閃爍時，即進入轉子號設置，再按〈加〉或〈減〉鍵選擇本次運行的轉子號。

特別提醒：設置的轉子號必須與所用轉子的配置規格相符（不同的轉

子號其升速曲線不同，^高限速也不一定相同）。轉子號與轉子配置規格之間的對應關系見本《說明書》【技術指標】中〈配用轉子〉一欄。

（2）設置轉速：按〈選擇鍵〉，當轉速窗口數碼管閃爍時，即進入轉速設置，再按〈加〉或〈減〉鍵確定本次運行的轉速。

特別提醒：本機所配的水平轉子與不同的適配器組成不同的配置規格時，都有規定的轉子號（及^高限速），用戶在設置轉速參數時必須嚴格遵守【技術指標】中〈配用轉子〉欄內的限速規定，嚴禁超速運行，以確保操作安全。

（3）設置時間：按〈選擇鍵〉，當時間窗口數碼管閃爍時，即進入時間設置，再按〈加〉或〈減〉鍵確定本次運行時間。

（4）上述步驟完成時，應及時按下〈認可鍵〉予以確認，否則所設置數值在閃爍8秒后將自動消除恢復原值。

7、以上設置經核對無誤后，按〈啟動〉鍵啟動儀器運行。

運行過程中要知道離心力數值，按一下〈轉速/離心力〉鍵，黃燈亮，窗口顯示當前轉速下的離心力，再按此鍵恢復為轉速顯示。

8、運行時間倒計時到“0”時，離心機將自動停止，當轉速為0時，蜂鳴器鳴叫，按下〈認可〉鍵可取消鳴叫。運行過程中遇緊急情況按〈停止〉鍵，離心機停止運轉時蜂鳴器不響。

9、當確認轉子完全停轉后，方可打開門蓋，小心取出離心管，完成整個分離過程。

10、關閉電源開關，切斷離心機電源。

11、本機電子門鎖如遇突發停電事故，只需一手輕按門蓋，另一手將位于儀器左側前上方的小拉手輕輕向外拉即可打開門蓋。

五、注意事項

1、為確保安全和離心效果，儀器必須放置在堅固、防震、水平的臺面上，并確保四只機腳均衡受力。

2、室內應干燥，通風良好，相對濕度應保持在80％以下，室內溫度應在5～40℃之間，不應有腐蝕性物質存在，避免陽光直接照射在儀器上。

3、運行過程中不得移動離心機，嚴禁打開門蓋。

4、在電機及轉子未完全停止的情況下不得打開門蓋，不得用手（或其他物品）強迫轉子減緩旋轉提前停止。

5、所用電源必須有可靠接地，確保儀器安全運行。

6、分離結束后，應及時將儀器擦拭干凈，同時關閉電源開關并切斷電源。

7、取出轉子時應^小心，正確的方法是用非金屬工具（如起子柄）或銅棒伸到轉子下面從多處輕輕向上敲擊轉子體，反復進行直至震松轉子體與電機軸之間的連接。嚴禁松開螺帽后就直接用手硬向上拉拔，以免損壞電機的柔性支承。

8、應經常檢查轉子、吊杯（適配器）、離心管是否有裂紋，老化等現象，如有必須立即更換。

六、保修說明

本儀器保修壹年，在保修期內，如屬人為因素造成儀器損壞，需本公司修理的需支付適當的修理費。具體見保修卡。

七、常見故障及排除方法

本機設有故障顯示窗口，當本機出現故障時“時間/故障”窗口將顯示出E1––E6，其含義如下：

E1–––不平衡

E2–––超速

E3–––門未關好

E4–––運行中門打開

E5–––堵轉

E6–––設置錯誤

出現上述故障時，除E5系控制系統故障需返回廠家維修外，其他故障由操作者按正確方法重新設置即可。

其他常見故障的排除方法如下：

八、儀器的運輸和貯存

１、離心機出廠時均按防雨、防潮、防震要求進行包裝，并牢固地定位在包裝箱內，用戶在搬運中不允許將包裝箱倒置或拋摔及劇烈的碰撞，以免損壞儀器或附件。

２、如儀器較長時間不用時，應將儀器按防潮、防震的要求包裝好（電機軸應涂上一薄層潤滑脂），并貯存在-5––40℃，相對濕度不大于80％的無腐蝕性氣體和通風良好的室內。

九、儀器的開箱和檢查

１、按外包裝箱的“向上”標志放置，然后拆開包裝箱，取出儀器。

２、按箱內所附的裝箱單清點檢查儀器及附件，如有差錯請及時與供應商聯系或與我公司銷售部門直接聯系。

裝 箱 單
