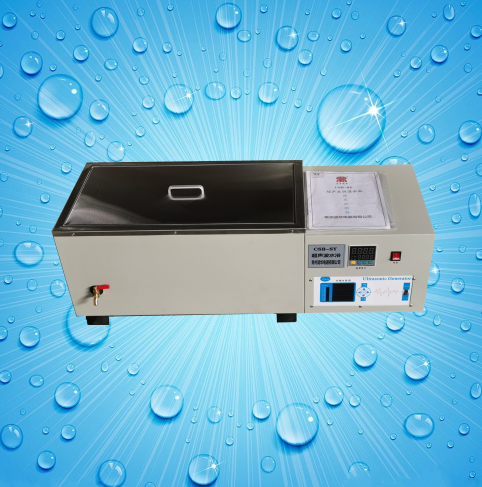

一、產品簡介：

  超聲波恒溫水浴是一種溫度可控的恒溫水浴槽和超聲波相結合的生化儀器，是植物、生物、微生物、遺傳、病毒、環保、醫學等科研、教育和生產部門作精密培養制備不可缺少的實驗室設備。

其主要特點：

1、溫控^,數字顯示，控溫范圍廣 精度高等特點。

2、設有超聲波定時頻率轉換和頻率大小調節等多種給您于一體。

3、304銹鋼內膽特別適合作多種對比試驗的生物樣品的培養制備不生銹。

4、獨立數顯控溫，升溫平穩，操作簡便安全。

5、內腔采用304不銹鋼制作，抗腐蝕性能良好帶超聲波功能。

需要超聲波工作時，在超聲波發生器面板上打開電源開關，點開超聲波啟動鍵 ，頻率大小可調，顯示功率減小和增加，啟動和停止，先設定需要操作的時間后，再啟動超聲波，不需要定時請按鍵出現OFF即可，定時關閉。

二、超聲波恒溫水浴參數：

三：超聲波恒溫水浴使用說明：

1.在恒溫范圍內中速使用，可延長儀器的使用壽命。

2.儀器應放置在較平整的地面上，環境應保持清潔整齊，通風干燥，使排水方便。

3.將自來水注入水箱，水位應略高于培養試瓶的內液面。

4.接通外電源，將電源開關置于“開”的位置，指示燈亮。

5.選擇恒溫溫度：

a.設定溫度：按SET鍵可設定或查看溫度設定點。按一下SET鍵數碼管字符開始閃動，表示儀表進入設定狀態，有左移位件和上下鍵調節，按△鍵設定值增加，按▽鍵設定值減小，長按△或▽鍵數據會快速變動，再一次按SET鍵儀表回到正常工作狀態溫度設定完畢，開始加熱指示燈亮。

b.提前設置：按SET鍵3秒儀表進入內層參數設定狀態。^個 出現并閃動的參數為 即停止的提前量，提前量參數要慎重調整，為減少溫度過沖，儀表控制加熱輸出時會提前截止加熱，當溫度下跌到提前量以下時又開始加熱，在設定值與提前量范圍內輸出（繼電器）是不會工作的，這樣可減少繼電器動作次數以延長繼電器使用壽命。例：若設定值為50.0℃，提前量為0.5，儀表控制加熱到49.5℃時繼電器釋放，溫度下跌到50.0℃-0.5℃=49.5℃時繼電器又吸合。提前量越大繼電器動作次數越少，提前量過大會降低控制精度。調整好提前量參數后按SET鍵3秒儀表回到工作狀態。﹙注意：提前設置是為防止加熱停止后溫沖過高而專門設置的，一般情況下不需要修改﹚。

c.誤差的修正：在確認儀表顯示的值不是正確的測量值時可對顯示值進行修正。按SET鍵3秒進入儀表內層菜單，^個出現并閃動的參數 為E00即提前量，再按一次SET鍵出現并閃動的參數即誤差修正參數，配合△或▽鍵可修改此參數。誤差修正的范圍為-9.9℃到+9.9℃，修正完成后再按一下SET鍵退出。儀表出廠時修正值為0.0，使用時要防止把顯示正確的儀表修正至不正確。

6.每次停機前，各開關應置于非工作狀態，定時器置“零”，切斷電源。

7.禁止在水箱無水狀態使用加熱器。若長期停用儀器，應將水箱內的水排除并用軟布擦干。

四、超聲波恒溫水浴維護保養：

1.正確地使用和注意儀器的保養，使其處于良好的工作狀態，可延長儀器的使用壽命。

2.儀器在連續工作期間，每三個月應做一次定期檢查：檢查是否有水滴、污物等落入電機和控制元件上；檢查水箱內的水質及清潔程度；檢查保險絲、控制元件及緊固螺釘。

3.儀器經長期使用，自然磨損屬正常現象。儀器在使用一年后，本企業將繼續提供優質服務，予以協助處理。

超聲波發生器實驗使用說明書

一、性能簡介：

采用先進的微電腦控制技術及全新的電路設計理念，全新推出新一代多功能超聲波清洗機專用功率源：

（一） 控制箱采用微電腦控制下的數字頻率合成技術，頻率自動跟蹤。

（二） 數字式超聲功率連續可調，使用更靈活。功率更加強勁，效率更高。

（三） 具有完善的保護功能：過熱保護和過流保護，工作更加可靠。

（四） 四位定時器，時間控制^到秒，保證您的工作質量。

（五） 可根據需要可顯示“工作狀態”、“頻率”等。

（六） 提供外控接口，方便與其它控制設備的鏈接。

二、面板功能說明：

功率顯示條    顯示窗

減少功率    增加功率  減少定時   增加定時 掃頻開關    啟動/停止  電源開關

                                     （ 圖1）

1． 顯示窗：用于顯示定時時間、功率大小、工作狀態及故障情況。

2． 掃頻開關：選擇正常工作狀態或掃頻工作狀態。

3． 啟動/停止：用于控制工作的運行和暫停。

4． 增加定時（開機工作狀態）：設置定時工作值（設置選擇開機時是否開啟超聲）

5． 減少定時：（顯示：“ON/OFF”）設置定時工作值（設置顯示字母）。

6． 增加功率（顯示電流）：增大輸出功率（設置顯示電流）。

7． 減少功率（顯示頻率）：減小輸出功率（設置顯示頻率）。

注：括號中的開關功能需與電源開關配合使用。

三、使用說明：

1． 將機器安放在通風干燥處，接好電源和輸出接頭。當打開電源時顯示窗中將顯示產品的出產序列號。

2． 正常工作模式：

打開電源，顯示窗或顯示“-OFF”，如果是定時數字，請按“增加定時”或“減少定時”鍵，使顯示窗顯示“-OFF”，然后再按“啟動/停止”機器即進入正常工作模式，并顯示“-ON-”。在這種模式下，也可以通過功能轉換按鍵選擇顯示工作作頻率或電流。“啟動/停止”開關直接控制機器的工作。

3． 定時工作模式：

打開電源，顯示窗應顯示“XXXX”，如果是顯示“-OFF”或是顯示不是你所需要的時間，在機器工作于暫停狀態時（如果不是，請按“啟動/停止”鍵，使機器工作在暫停狀態“OFF”），

按“增加定時”或“減少定時”鍵，使顯示窗顯示你所需要的工作時間，然后再按“啟動/停止”機器即進入定時工作模式，顯示窗顯示相應的定時值“XXXX”，并按秒遞減。當時鐘減至零時，機器停止工作，顯示窗重顯原來的設定值。重新啟動請按“啟動/停止”鍵。

4． 功率調整：

在工作狀態，按“增加功率”或“減少功率”鍵，使之達到所要求的狀態，機器將在10秒鐘左右保存你的功率設定值。

5． 掃頻工作方式：

通過對電源某段頻率的規律改變，使超聲震動模擬沖刷效果，以達到加強清洗的作用。但該模式對機件有損傷，請酌情使用。

6． 遙控線的使用：機器后面有一遙控接口，主要用于自動控制設備中，通過設備中的PLC或其它設備靈活的控制超聲的輸出，避免頻繁開關設備電源造成對設備的損害。當遙控口短接時，超聲開啟，面板上的啟動和時間調節按鈕將被鎖閉。當同一設備有多臺受控超聲電源時須用多組相互獨立的開關觸點
